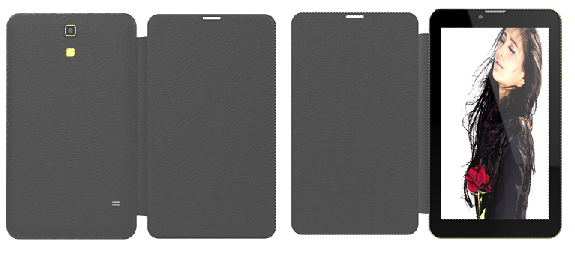

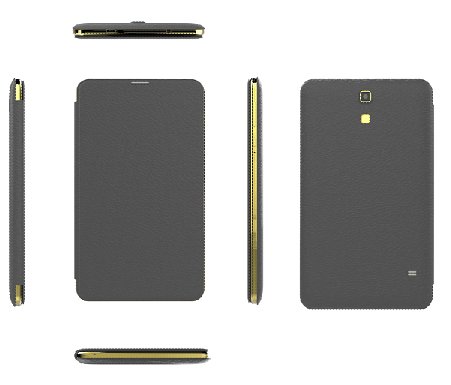

手机平板塑胶模具设计

制品与模具设计

1. 制品的壁厚

制品的壁厚与熔体的流动长度、生产效率、使用要求等都有关系。ABS熔体的最大流动长度与制品壁厚之比约为190:1，这个数值又会因品级的不同而异，因此，ABS制品的壁厚不宜太薄，对于需要作电镀处理的制品，壁厚更要略厚些，以增加镀层与制品表面的粘附力。为此制品的壁厚在1.5? 4.5mm之间选取为宜。

在考虑制品的壁厚时，还应注意壁厚的均匀性，不要相差太大，对于需作电镀处理的制品其表面应平整无凹凸，因为这些部位由于静电作用易粘附尘埃难以去除，造成镀层的坚牢性变差。另外，还应避免尖角的存在，以防应力集中，故而要求转角、厚薄连接处等部位采用圆弧进行过渡为宜。

2. 脱模斜度

塑胶模具设计制品的脱模斜度与其收缩率有直接关系，由于品级的不同，制品形状的不同以及成型条件的不同，成型收缩率有一定的差异，一般在0.3?0.6%，有时可达0.4?0.8%，故其制品成型尺寸精度较高。对于ABS制品的脱模斜度考虑为：模芯部分沿脱模方向为31°，模腔部分沿脱模方向取4(/一 1°20'。对于形状较复杂或带有字母、花纹的制品，其脱模斜度应适当增加。

由于制品表观的光洁度对电镀性能有较大的影响，表观上任何微小的伤痕存在都会在电镀后明显地显露出来，因此除了要求模腔上不允许有任何伤痕存在外，还要求顶出的有效面积要大，采用多根顶杆在顶出过程中的同步性要好，顶出力要均匀。
